高集成数字式彩色多普勒技术
宽频探头，频率范围从2.0MHz到10.0MHz
强劲的组合式模块化软件设计
全数字式大容量图像存贮和文件归档管理
适用范围
适用于犬、牛、羊、马、猫、猪、海豚、骆驼等。
系统描述
尺寸： 主机 570mm*780mm*970mm（不含显示器）
显示： 17英寸液晶显示器
电源要求： 交流（AC）220V±22V 50Hz±1Hz
输入功率： 350VA
显示模式

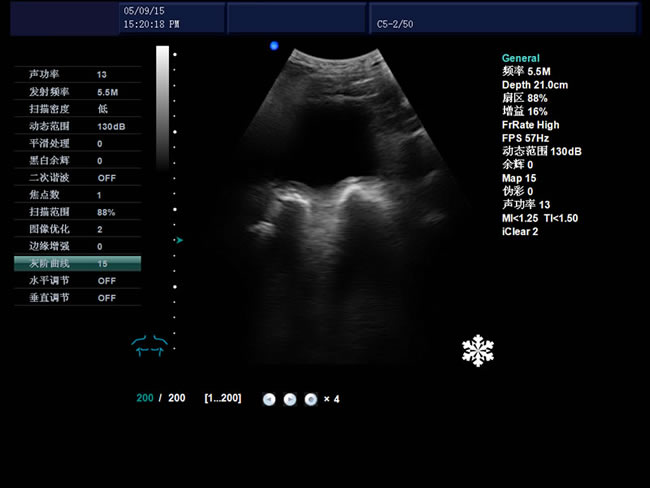

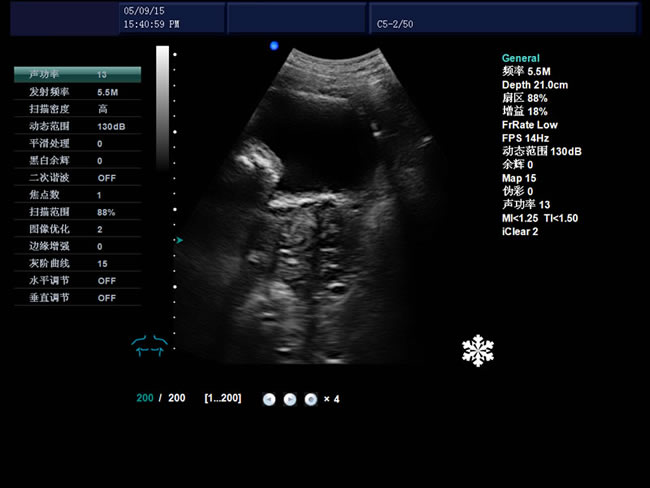

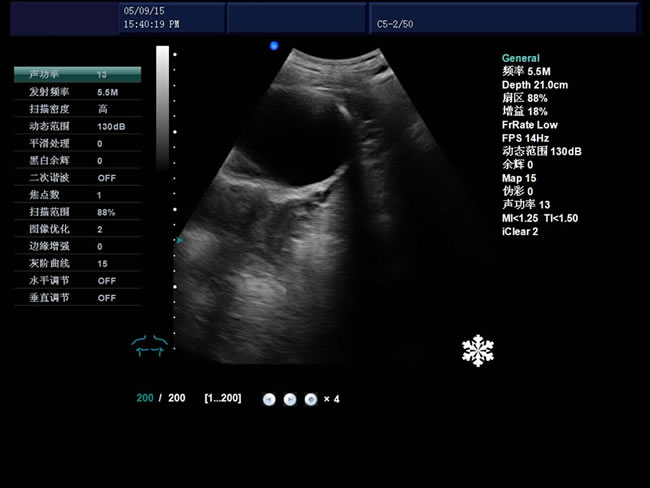

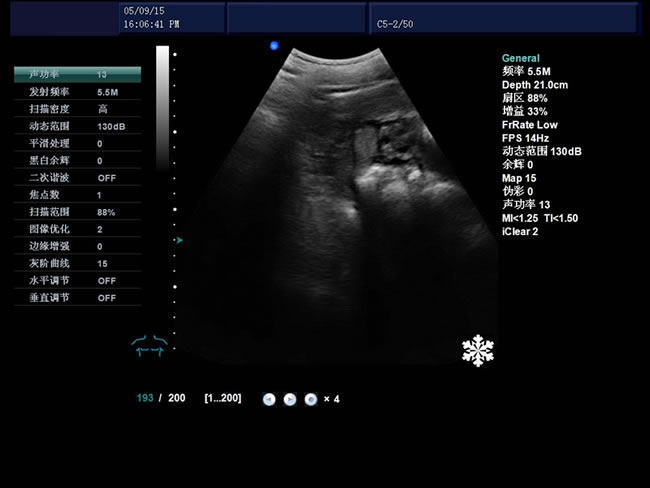

黑白图像：B、2B、4B、左右B|M、B|D、PW、M、B模式局部放大

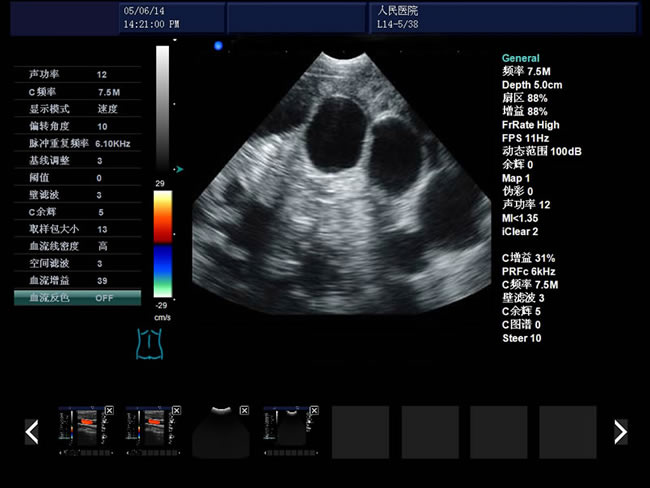

血流图像：频谱：B/D、B/C/D CFM：B|C|D、B|C|M、B|C双实时、PW、CFM、CPA
彩色血流图像调节参数：多普勒频率、取样框位置和大小、基线、彩色增益、偏转角度、壁滤波、累积次数等。
显示深度
连续可调
聚焦
电子聚焦+声透镜聚焦
发射具有单焦点、双焦点、三焦点和四焦点工作方式
接收连续动态聚焦
信号处理/多普勒声音
动态滤波
正交解调
总增益调节
复合型增益技术：8段TGC和D-AGC
B型、C型、D型总增益分别可调
低通滤波
二次抽样
发射电压调节
多普勒立体声输出音可调
图像处理
动态范围变换与对数压缩
时间滤波
空间滤波
帧相关
边缘增强
灰阶变换
B|M式或M式扫描速度
线密度控制
扫描角度/宽度控制
图像优化处理
图像左右翻转
图像上下翻转
图像黑白翻转
图像多角度旋转
彩色灰阶条倒置选择
组织图像与血流图像的复合处理
黑白图像分辨率 1024×768×8bit （256灰阶）
彩色图像分辨率 1024×768 8bit×8bit×8bit 彩色编码
基本测量计算功能

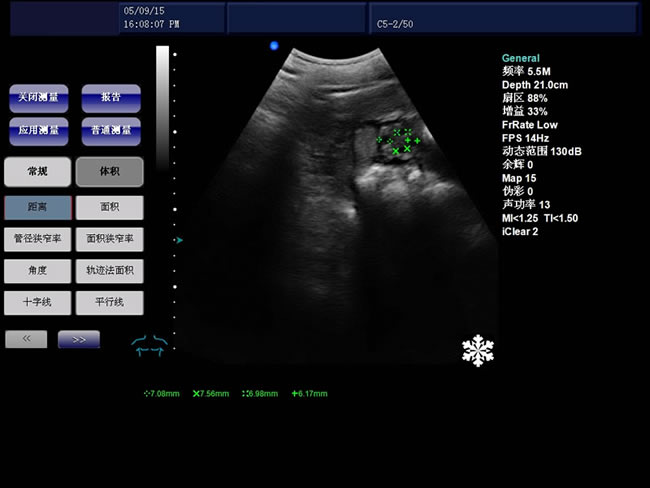

B模式基本测量：距离、角度、周长和面积（椭圆法、轨迹法）、体积、直方图、断面图
M模式基本测量：心率、时间、距离、速度
产科测量计算功能
专业动物测量软件包
外周血管测量计算功能
面积狭窄率、管径狭窄率测量计算
小器官测量计算功能
矫形外科测量计算功能
左髋关节、右髋关节测量
心脏测量计算功能
心脏测量软件包——提供心率、速度、左心室、主动脉、二尖瓣、心室（右/左心室）等分析测量方法
面积狭窄百分比（％Area Sten）、管径狭窄百分比（％Diam Sten）
体表面积BSA
屏幕显示信息
探头信息、显示模式、深度、焦点、动态范围、体标、探头位置标志、声功率、患者信息、医疗机构名称、测量值、时间和日期、标尺、扫描方向、灰阶曲线、探头当前工作
频率、帧频、B模式总增益、C模式总增益、D模式总增益、菜单、注释、灰阶带、穿刺引导线、PRF、壁滤波、血流相关、累积次数、TI热指数、MI机械指数
存储功能
探头参数存储
图像存储
电影回放存储
测量结果存储
报告存储
灰阶
256灰阶
界面语言
中英文可选
轨迹球功能
根据工作状态和菜单执行，完成各种操作功能
控制多重电子尺，定位光标，完成测量功能
标配：
3.5MHz凸阵探头
选配：
7.5MHz线阵探头
7.5MHz直肠探头
微凸探头
相控阵探头
扫描方式：凸阵/线阵/微凸
探头接口：≥3个
操作界面：中/英文界面
显示模式：B模式（B、B+B、4B、B+M、M)、C模式、D模式、PW模式
电子聚焦：四段电子聚焦
体位标记：犬、牛、羊、马、猫、猪
发射频率： 具有2.0MHz、3.0MHz、3.5MHz、4.0MHz、5.5MHz、5.0MHz、6.5MHz、9.0MHz、10MHZ、6.0MHz、7.5MHz、12.0MHz变频接收；
测量：专业动物测量软件包。
字符显示：日期、时钟、姓名、性别、年龄、医生、医院、注释（全屏幕字符编辑）
电影回放：≥1000帧，可连续回放或逐幅查看
存储：图像存储、探头参数存储、电影回放存储、测量结果存储、报告存储。
灰级：256级
具有穿刺引导功能，穿刺线位置可调节
具有碎石定位，动态靶区跟踪功能
动态范围：0-150dB
智能TGC控制：8段。
前 处 理： 可变孔径, 动态变迹、动态数字滤波、多波束并行处理技术等。
后 处 理： 动态范围、灰阶曲线、幀相关、组织谐波、声功率、壁滤波、累积次数、
基线调节、取样框调节、频谱取样容积、频谱取样容积角度、PRF等。
盲区：≤4
最大显示深度:300mm；
几何精度：横向≤5%，纵向≤5%
分辨率：侧向≤2mm，轴向≤1mm
外置接口：VIDEO视频、USB接口、VGA、DICOM3.0
显示倍率： 19种显示模式；病变诊断更准确。
帧频：9-508fps
扫描范围：5%--100%
增益调节：总增益0～100%、PW增益0-100%、CFM增益：0-100%
图像优化：7级可调
边缘增强：8级可调
脉冲重复频率（PRF）：13级可调
灰级曲线：16级可调
声功率：16级可调
毛重：90kg；
主机尺寸：570mm*780mm*970mm（不含显示器）（长*宽*高）；
