彩超探头常见故障有哪些?及时维修处理防止误

来源:大为医疗 作者:大为彩超 时间:2018-04-03 09:43
浏览次数:

  彩超设备是一种极为先进的诊断系统,其采用的大量的科学技术,例如核磁共振技术、Pureware纯净波探头技术及组织差异校正技术等;一般彩超系统包括以下几个部分:探头、前段信号采集部分、电源模块控制部分、信号图像处理部分及输出显示部分。

  下面分享下彩超常见故障案例及维修处理:

  一:故障最多的是电源电路

  电源电路主要有串联型和开关型两类,基本由振荡,变压、整流、滤波、稳压等部分组成。作用是将交流市转换成稳定的交流和直流电压,给机器提供能量。电源电路的工作电流较大,发热量大,所以故障率高。如整流桥、稳压块等,当负载过重(即电流过大),电网电压过高和温度过高(如散热不良)时,都可能造成这些元件的损坏。所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。采取这些措施是完全可以减少电源部分损坏的可能的,同时亦可大大减少机器的故障率。

  电源电路的检修主要就是检查和修理这些部件,懂了电源电路的原理和作用,那么不讼是进口机器还是国产机器,修理思路和方法也都一样,其实和修理其他电器,如电视机,电脑等的方法的思路都很相似。许多损坏的进口机器,用国产元件代替也能收到理想的效果。

  二:修理显示部分和修理电脑很相似

  彩超的显示部分其实就是一台电脑,专用的罢了:有主机、监视器和照相监视器。

  监视器由视频放大,扫描和显示等几大部分组成,它将高分辨地显示出来自主机的超声图像,我们通过实践感到监视器的故障多出现在扫描部分,其中以行扫描的故障率为最高,与电源部分类似,行扫描部分正常工作时就是在高电压和大电流的状态下,它几乎消耗了整个监视器一半以上的电能,在正常工作时就有一系列的发热元件,如:行输出管、行输出变压器和行校正线圈等,当散热不良时,就可以造成这些元件因过热而损坏或使线路板开焊。

  我们曾修过几台EUB200型彩超,主机工作正常,监视器无光,只有一条垂直亮线,经反复检查发现行扫描的行校正线圈因高热脱焊,重新焊接后故障排除,从中可以看出温度过高可引起彩超多处发生故障,所以通风与降温对B来说是非常重要的,这样可防患于未然,更好的保证机器正常工作。可以看出对这部分的维修和电脑的维修非常相似。

彩超探头常见故障有哪些?及时维修处理防止误诊漏诊

  三:键盘故障

  其实彩超的键盘和电脑的也基本上相同:维修思路和方法也和修电脑键盘基本相同。也是由多种功能键和数字字母键组成,它是彩超操作最多的部分,由于机器的生产厂家和型号不同,键盘也略有所异,但大致可分为两种:一种是由独立的按钮开关组成的;一种是整体的触摸式按键,一般说来后者为近期产品。键盘最典型的故障就是接触不良,多数接触不良是由灰尘、触点氧化或触摸开关中的导电橡胶损坏所致,但以灰尘引起的接触不良为最多见。

  例如:我们修过一台迈瑞彩超DC-N2S,故障现象是监视器显示正常,但屏幕上无回声图像,键盘控制失灵。检查主机发现故障,打开键盘后发现键盘内灰尘过多,认真清洁后机器恢复正常。此例充分说明彩超的防尘工作是十分重要的。彩超安放的标准条件是,有空调设备、千燥、通风、洁净的房间里,即使这样彩超还要定期清灰保养(每年至少1一2次),这将可以大大减少彩超键盘和其它部分的故障。

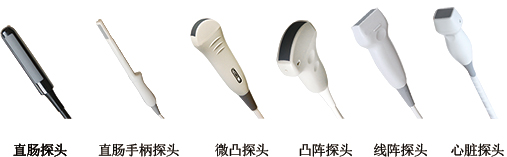

  四:彩超探头

  彩超探头是彩超独有部件,其故障有独特性,但也不复杂。

  通常用的彩超探头有线阵探头和机械扇扫探头。其中机械扇扫探头故障较多,常见故障为扇扫探头内有气泡,处理方法是:排气、灌油,在有关书中叙述过处理方法,这里不再重复,另一常见故障是扇扫探头不转,通常是探头本身驱动电机损坏,这时处理比较麻烦,需把探头锯开。

  五:机器受振动引起的故障

  医用彩超是一台很复杂的电子仪器,其中有很多插板、插件、接线等。当受到较大振动时,这些插件有可能松动造成接触不良,使整机或机器的部分功能不能正常工作。有一次,我们修过一台All)-DA-SSD一630。复合机,该机连续多普勒不工作.其它功能正常。开机检查未发现故障,重新清理插件后,机器工作正常。此例告诉我们在移动彩超时一定要尽量少其振动,平时彩超的脚轮的锁开关一定要锁住,以免机器滑动与其它物体碰撞。综上所述,我们可以看出彩超的故障千变万化,有时使人眼花缭乱无从下手,但彩超维修工作也有它的技术性、科学性和规律性,只要认真分析、细致查找,再复杂的故障也能排除。但如稍有琉忽,就会多走弯路,甚至造成更多的损失。

  维修小结

  维修这种高、精、尖的彩超切勿盲目动手,在检修时必须严格遵守如下事项:

  1、彩超结构复杂,维修难度大,所以拆卸时必须慎重,不可蛮干,要做好详细记录和标记,切勿接错。

  2、检修者一定要看好电路图和方框图,根据故障现象分析电路,确定故障范围,千万不能让一知半解的人乱拆乱卸,以免扩大故障范围。

  3、彩超中的集成电路多数是由CMOS电路构成,此种电路较易被人体或机壳感应的静电击穿,故检修时仪器或工具必须可靠接地,特别是电烙铁的外壳一定要接地;
